Le sous-sol montpelliérain est un patchwork de molasses miocènes, d’alluvions quaternaires du Lez et de calcaires jurassiques profondément karstifiés. Dans le quartier d’Antigone comme sur le campus de la Gaillarde, les projets de fondation butent régulièrement sur des cavités non détectées ou des variations brutales de portance entre deux plots distants de quelques mètres. La tomographie sismique permet de tracer une coupe continue de vitesse des ondes P et S, révélant la géométrie réelle du toit rocheux et les anomalies de compacité. Sur des terrains aussi contrastés, un essai CPT peut être couplé au profil sismique pour calibrer localement la résistance de pointe, tandis qu’une étude de stabilité de talus devient indispensable dès que le déblai dépasse quatre mètres dans les colluvions argileuses de la Paillade.
Avec la tomographie en ondes de surface (MASW), nous décelons les lentilles de décompression dans les marnes avant même le premier coup de pelle.
Notre approche et périmètre

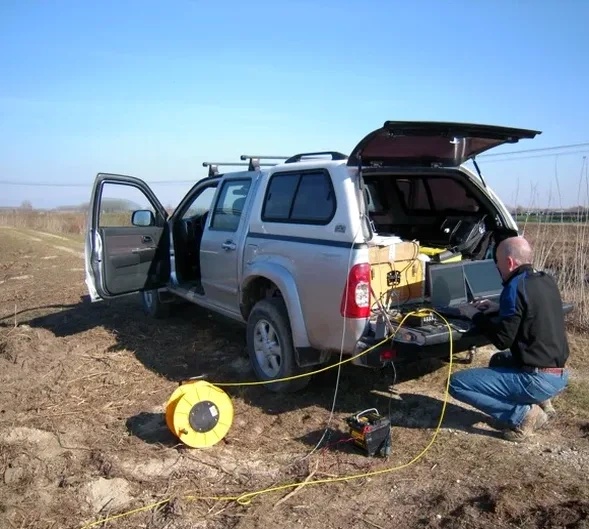

Le dispositif déployé sur site comprend généralement un sismographe à 24 ou 48 canaux, couplé à des géophones verticaux et horizontaux de fréquence propre 4,5 Hz pour la réfraction, et à des géophones de 10 Hz pour la réflexion haute résolution. La source d'énergie est une masse sismique accélérée de 40 kg ou un canon à air comprimé lorsqu'il faut atteindre des cibles au-delà de 30 mètres sans endommager les voiries du centre-ville. L’acquisition en réfraction suit l’arrangement classique en dispositif direct et inverse, avec des interdistances de capteurs ramenées à 2 mètres sur les zones suspectes de karsts. Le traitement des temps de première arrivée utilise la méthode des temps d’interception généralisée (GRM), puis une inversion tomographique par tracé de rais, ce qui permet de restituer un modèle 2D de vitesse avec une résolution métrique. Pour la réflexion, le traitement inclut une correction d’amplitude sphérique, une déconvolution prédictive, une analyse de vitesse par semblance et une migration de Kirchhoff post-stack, livrant une image temps interprétable jusqu’à 80 mètres de profondeur quand les calcaires du Jurassique ne sont pas trop altérés.
Contexte géotechnique local
Le climat méditerranéen de Montpellier, avec ses épisodes cévenols qui déversent 200 mm en quelques heures, active une circulation karstique agressive dans les calcaires sous-jacents. Les alternances de saturation et de dessiccation ouvrent des conduits souterrains qui échappent totalement à un simple relevé de surface. Une construction fondée sur une doline colmatée invisible peut subir des tassements différentiels de plusieurs centimètres en moins de deux ans. La tomographie sismique lève ce risque en cartographiant les zones de faible vitesse, signature directe des vides ou des argiles de décalcification. Sur le plan sismique, Montpellier se situe en zone de sismicité 2 (aléa faible) selon le zonage national en vigueur, mais les effets de site lithologiques peuvent amplifier localement les accélérations. La mesure conjointe de Vp et Vs alimente directement le calcul du paramètre Vs30, exigé pour la classification des sols selon l’Eurocode 8 (EN 1998-1) et la détermination du coefficient d’amplification topographique.
Questions courantes
Quel budget prévoir pour une campagne de tomographie sismique à Montpellier ?
Pour un profil de réfraction de 115 mètres linéaires ou une investigation en réflexion sur une surface de 1 500 m², le coût se situe généralement entre 2 420 € et 5 290 € hors taxes. Ce montant inclut la mobilisation d’un géophysicien et d’un technicien, l’amortissement du sismographe 48 canaux, le traitement des données et la remise du rapport signé par un ingénieur qualifié. Les variables qui influent sur le devis sont la longueur totale des profils, le type de source exigé pour atteindre la profondeur cible, la présence d’obstacles urbains et le délai de rendu.
Comment la tomographie sismique détecte-t-elle les cavités dans les calcaires karstiques de Montpellier ?
Les cavités remplies d’air ou d’eau présentent un contraste de vitesse très marqué par rapport au calcaire encaissant. En réfraction, on repère un retard des premières arrivées et une zone de faible vitesse sur le modèle tomographique. En réflexion, le toit de la cavité génère un réflecteur de forte amplitude, souvent suivi d’une zone de faibles réflecteurs. Le traitement inclut une migration en profondeur pour positionner correctement l’anomalie, et le croisement de plusieurs profils orthogonaux permet d’estimer le volume de la cavité avec une incertitude inférieure à 15 %.
Quelle est la profondeur maximale que vous pouvez atteindre avec la sismique réflexion dans la région ?
Avec une source à canon à air comprimé et un dispositif de 48 géophones espacés de 4 mètres, nous atteignons couramment 80 mètres de profondeur d’investigation dans les terrains peu atténuants de la plaine du Lez. En site périurbain ouvert, l’utilisation d’un explosif léger autorisé permet de pousser l’investigation jusqu’à 120 mètres, ce qui suffit pour caractériser la totalité de la couverture méso-cénozoïque et le toit du socle hercynien. La résolution à ces profondeurs est de l’ordre de 3 à 5 mètres, ce qui permet de caler les grands ensembles lithologiques mais pas les cavités de petite taille.
